詳情介紹:

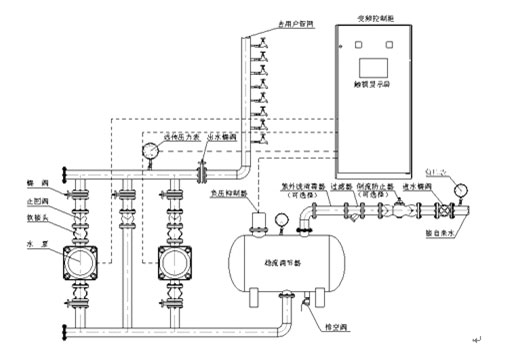

設備組成及原理圖
RWG系統智能型無負壓變頻供水設備是由穩流調節器、負壓抑制器、水泵機組、智能變頻控制柜、遠傳壓力表、各種閥門管件等組成。其原理圖如下所示。
主要技術指標
流量范圍：1～10000m3/h
壓力范圍：0～2.5MPa
壓力調節精度：≤0.01MPa
環境溫度：0～40℃
相對濕度：90 % 以下（電控部分）
電 源：380V(1 ± 10 % )，三相四線制，50HZ±2HZ
控制方式：單臺或多臺并聯，出口變壓或恒壓
工頻啟動方式：電機功率≤ 15kw 直接啟動，電機功率＞ 15kw 降壓啟動
操作方式：變頻自動、工頻手動

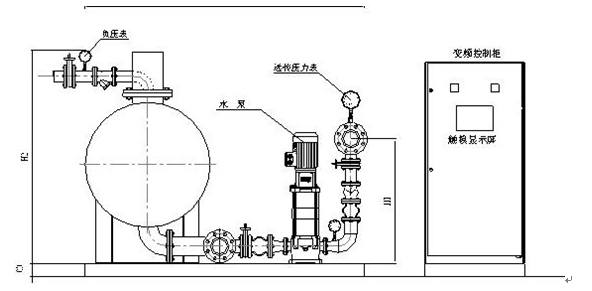

設備安裝示意圖
選型參考
RWG系統智能型無負壓變頻供水設備是由穩流調節器、負壓抑制器、水泵機組、智能變頻控制柜、遠傳壓力表、各種閥門管件等組成。其原理圖如下所示。
主要技術指標
流量范圍：1～10000m3/h
壓力范圍：0～2.5MPa
壓力調節精度：≤0.01MPa
環境溫度：0～40℃
相對濕度：90 % 以下（電控部分）
電 源：380V(1 ± 10 % )，三相四線制，50HZ±2HZ
控制方式：單臺或多臺并聯，出口變壓或恒壓
工頻啟動方式：電機功率≤ 15kw 直接啟動，電機功率＞ 15kw 降壓啟動
操作方式：變頻自動、工頻手動
設備安裝示意圖
| 50-100戶 | 流量20t/h |
| 100-200戶 | 流量40t/h |
| 300-500戶 | 流量60t/h |
